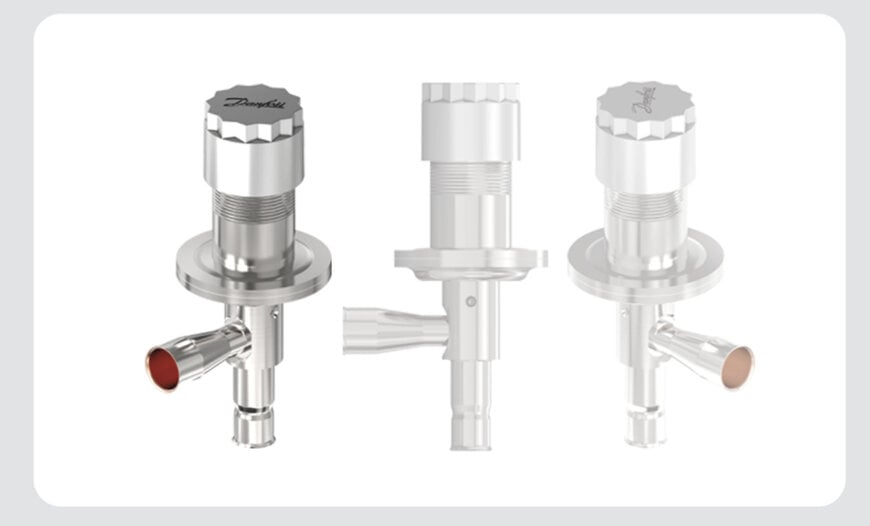

Válvula mecánica de control de presión para sistemas de refrigeración

Danfoss ha ampliado su cartera de refrigeración con la plataforma de válvulas mecánicas de control de presión AXV, desarrollada para aplicaciones de bypass de gas caliente e inyección de líquido en sistemas de refrigeración comerciales e industriales. La plataforma está diseñada para simplificar la instalación, mejorar la estabilidad operativa y reducir los costes aplicados del sistema en múltiples aplicaciones de refrigeración.

Regulación de presión para sistemas de refrigeración y enfriamiento
La plataforma AXV ha sido desarrollada para aplicaciones como secadores de aire, enfriadores de agua, máquinas de helado y dispensadores de bebidas congeladas. A diferencia de los reguladores de recalentamiento, la AXV funciona como regulador de presión y controla la presión del evaporador para mantener una temperatura de evaporación estable en toda la superficie del evaporador.

Este principio de funcionamiento hace que la válvula sea adecuada para sistemas de refrigeración donde mantener una presión y temperatura de evaporación constantes es fundamental para la estabilidad del proceso y el rendimiento de enfriamiento.

Dos variantes de válvula para diferentes funciones de refrigeración
La plataforma AXV incluye dos variantes específicas diseñadas para distintas áreas de aplicación. La versión AXV-H está destinada a aplicaciones de bypass de gas caliente. Instalada entre los lados de alta y baja presión del circuito de refrigeración, la válvula mantiene la presión de aspiración del compresor mediante la inyección de gas caliente en el sistema. Al adaptar la capacidad del compresor a las condiciones reales de carga del evaporador, la AXV-H favorece una presión de evaporación estable bajo cargas variables.

Según Danfoss, la AXV-H ha sido diseñada como sustituta de las válvulas de bypass de gas caliente TUH y TCHE existentes, cubriendo hasta un 20 % más de capacidad dentro del mismo rango de aplicación.

La versión AXV-I ha sido desarrollada para aplicaciones de inyección de líquido controladas por presión. Cuando la presión de evaporación cae por debajo del punto de ajuste definido, la válvula se abre proporcionalmente para estabilizar la presión del sistema. Esto permite mantener una temperatura de evaporación constante en toda la superficie del evaporador.

Plataforma de acero inoxidable con tecnología de doble diafragma soldado por láser
La plataforma AXV se basa en una construcción de acero inoxidable con tecnología de doble diafragma soldado por láser y un diafragma de 45 mm diseñado para una regulación de presión estable y precisa. Las características técnicas incluyen igualación interna de presión, baja fricción interna para una respuesta rápida y menor caída de presión durante la apertura de la válvula. El rango de ajuste mecánico del resorte va de 1 a 7 bar, o hasta 11 bar cuando se utiliza refrigerante R410A.

La plataforma soporta presiones máximas de trabajo de 34 bar para aplicaciones de baja y media presión y de 49 bar para sistemas de alta presión. El rango de temperatura del medio operativo se extiende desde -25 °C hasta 130 °C.

Las válvulas son compatibles con refrigerantes A1, A2L y A3, excluyendo R744 y R717, y cumplen con las certificaciones cULus, UL207, CE y Gost.

Instalación simplificada y menor complejidad del sistema
La simplicidad de instalación fue uno de los principales objetivos del desarrollo de la plataforma AXV. Las válvulas incorporan conectores bimetálicos diseñados para facilitar la soldadura sin necesidad de paños húmedos, pinzas de refrigeración ni elementos de detección externos.

La eliminación de bulbos externos y tubos capilares reduce el número de componentes del sistema y disminuye la complejidad de instalación. Esto contribuye a reducir el esfuerzo de montaje, simplificar las tareas de mantenimiento y disminuir los costes aplicados del sistema de refrigeración.

Ensayos de durabilidad y fiabilidad de fabricación
La plataforma AXV ha sido sometida a múltiples procedimientos de validación, incluidos ensayos MOPD, pruebas de vida útil y fatiga, pruebas externas de fugas, pruebas de modulación de capacidad y ensayos de resistencia a niebla salina.

La producción se realiza en una línea de fabricación europea específica destinada a garantizar continuidad de suministro y calidad constante para fabricantes OEM y integradores de sistemas de refrigeración.

Transición de cartera y cobertura de aplicaciones de refrigeración
La plataforma AXV amplía la cartera de válvulas de refrigeración de Danfoss al sustituir las válvulas de bypass de gas caliente TUH y TCHE existentes, además de proporcionar una alternativa de expansión controlada por presión para aplicaciones de refrigeración.

La plataforma también reduce la complejidad de códigos de producto gracias a su amplio rango de ajuste manual y apoya las actividades de transición de cartera previstas antes de finales de 2026.

Contexto adicional: especificaciones técnicas y benchmarking competitivo no incluidos en el anuncio original
En el segmento de válvulas de control de presión para refrigeración, fabricantes como Emerson, Parker Hannifin y Castel ofrecen tecnologías comparables de bypass de gas caliente y regulación de presión del evaporador para aplicaciones de refrigeración comercial y HVAC. Los principales parámetros de comparación incluyen estabilidad de regulación de presión, compatibilidad con refrigerantes, complejidad de instalación, presión máxima de trabajo, tiempo de respuesta y durabilidad del diafragma.

Las válvulas mecánicas de regulación de presión siguen utilizándose ampliamente en sistemas de refrigeración que requieren control estable de la temperatura de evaporación sin depender de arquitecturas electrónicas de control. En aplicaciones de retrofit, la simplicidad de instalación y la compatibilidad con refrigerantes de bajo GWP se están convirtiendo en criterios de selección cada vez más importantes.

La solución presentada se diferencia principalmente por la combinación de tecnología de doble diafragma soldado por láser, amplia compatibilidad con refrigerantes, eliminación de componentes externos de detección, rango ampliado de presión operativa y cobertura de doble función dentro de una única plataforma mecánica de válvulas.
