La tecnología de choque activo estabiliza la calidad de la señal en las redes de automatización de edificios

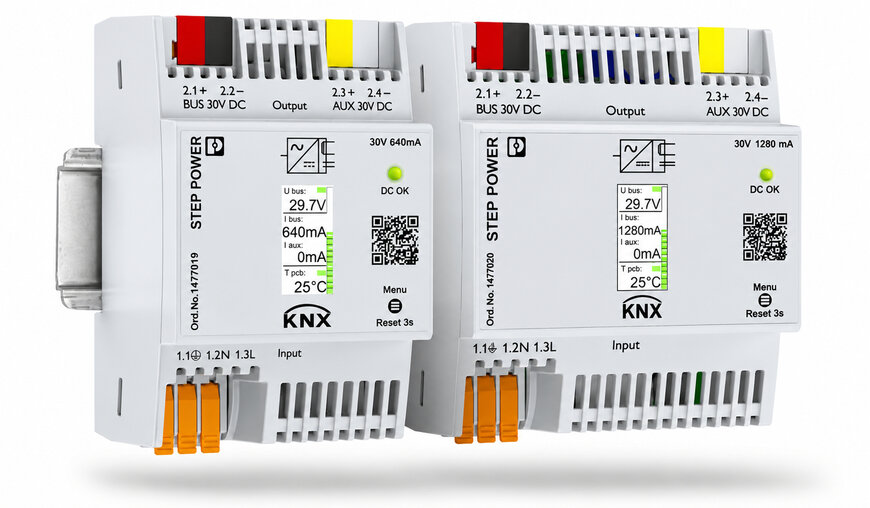

Phoenix Contact ha ampliado su cartera de fuentes de alimentación KNX Step Power con la incorporación de un módulo de 1.280 mA. La solución de alimentación ha sido diseñada para respaldar redes de comunicación complejas en sistemas descentralizados de gestión de edificios, garantizando al mismo tiempo una transmisión de datos fiable en instalaciones con una elevada densidad de dispositivos.

Para mantener esta estabilidad incluso bajo cargas elevadas, la plataforma de hardware se basa en una arquitectura de control independiente del software que se adapta dinámicamente a las variaciones de carga de los equipos conectados en edificios comerciales y de servicios. Esta ampliación de la gama proporciona una reserva adicional de potencia para las infraestructuras de automatización de edificios y favorece el crecimiento del número de dispositivos conectados.

Compensación inductiva activa y prevención de la saturación magnética
La optimización de las redes de automatización de edificios exige controlar las interferencias electromagnéticas y las fluctuaciones transitorias de carga que pueden afectar a los protocolos de comunicación. Como solución de alimentación descentralizada, la arquitectura Step Power incorpora una bobina de choque activa capaz de adaptar dinámicamente su comportamiento a las variaciones de corriente. Gracias a ello, la capacidad de transmisión en las líneas de bus KNX puede incrementarse hasta 1.900 mA.

Mediante un circuito de realimentación activa, los campos magnéticos internos se regulan de forma continua para evitar la saturación magnética y las consiguientes perturbaciones de la comunicación. A diferencia de las bobinas de choque pasivas convencionales, que pueden generar pérdidas y perturbaciones armónicas cuando aumentan las corrientes, esta tecnología activa preserva la integridad de las señales digitales y reduce las pérdidas de datos durante la comunicación simultánea de múltiples dispositivos.

Además, la solución dispone de una entrada de amplio rango compatible con corriente alterna y corriente continua, lo que permite su utilización a escala mundial sin necesidad de transformadores adicionales. La arquitectura compensa las fluctuaciones de la red eléctrica e impide que las perturbaciones se propaguen a las líneas de comunicación de baja tensión. De este modo, protege los componentes conectados y prolonga su vida útil en entornos industriales exigentes.

Diagnóstico independiente de salidas y localización avanzada de fallos
Para tareas de supervisión y mantenimiento, el equipo incorpora una pantalla en color integrada que muestra información de diagnóstico en tiempo real directamente in situ. Esta interfaz local permite a los técnicos de servicio consultar el estado del sistema y los datos operativos sin depender de una infraestructura centralizada.

El sistema de diagnóstico distingue entre las mediciones del bus principal y las de las salidas auxiliares, lo que facilita la identificación de fallos, cortocircuitos y situaciones de sobrecarga. Además, el comportamiento frente a sobrecargas se registra a lo largo del tiempo para facilitar el análisis de incidencias.

Cuando se reinicia el sistema, el contador correspondiente al tiempo transcurrido desde el último fallo se restablece a cero, mientras que el tiempo total de funcionamiento del equipo permanece almacenado. Esta doble gestión temporal permite a los equipos de mantenimiento determinar con mayor precisión el momento en que se produjo una avería, reduciendo así los tiempos de parada en instalaciones comerciales de gran tamaño.

Información adicional: especificaciones técnicas y comparación con soluciones competidoras
En el mercado de las fuentes de alimentación KNX de alta fiabilidad y del acondicionamiento de buses de campo, esta gama ampliada se posiciona frente a soluciones consolidadas como las fuentes de alimentación KNX de Mean Well o los módulos de alimentación distribuidos de Siemens Smart Infrastructure. Los distintos enfoques de diseño implican compromisos diferentes en términos de materiales magnéticos, disipación térmica y requisitos de espacio.

Mientras que algunos productos competidores recurren a bobinas de choque pasivas convencionales, lo que puede incrementar el ancho de los módulos para carril DIN y limitar la capacidad máxima de corriente, Phoenix Contact combina la topología Step Power con la tecnología de choque activo en una carcasa compacta. Esto contribuye a reducir el espacio requerido en los cuadros eléctricos y simplifica la instalación.

Además, la arquitectura se beneficia de la amplia experiencia de Phoenix Contact en automatización industrial, lo que ha permitido perfeccionar aún más las funciones integradas de supervisión de fallos en la alimentación.

Sin embargo, para alcanzar un rendimiento óptimo cerca de la capacidad máxima de transmisión de 1.900 mA, es necesario disponer de una correcta puesta a tierra, un apantallamiento adecuado y una topología de cableado apropiada. Parámetros de terminación inadecuados o capacidades parásitas elevadas en tramos de cable largos pueden provocar ligeros desfases y afectar marginalmente al rendimiento de las comunicaciones. Aun así, la solución resulta adecuada para infraestructuras KNX que requieren una alimentación fiable y una comunicación estable.
