Estaciones meteorológicas automatizadas para el control de sombreado en edificios residenciales

El despliegue de redes de sensores inteligentes dentro de la cadena de suministro digital de la construcción residencial inteligente permite el control ambiental dinámico sin depender de arquitecturas complejas de múltiples dispositivos. La introducción de estaciones meteorológicas integradas con seguimiento de la posición del sol a bordo proporciona una solución unificada para automatizar los sistemas de sombreado de viviendas unifamiliares.

Configuración técnica y medición mecánica del viento

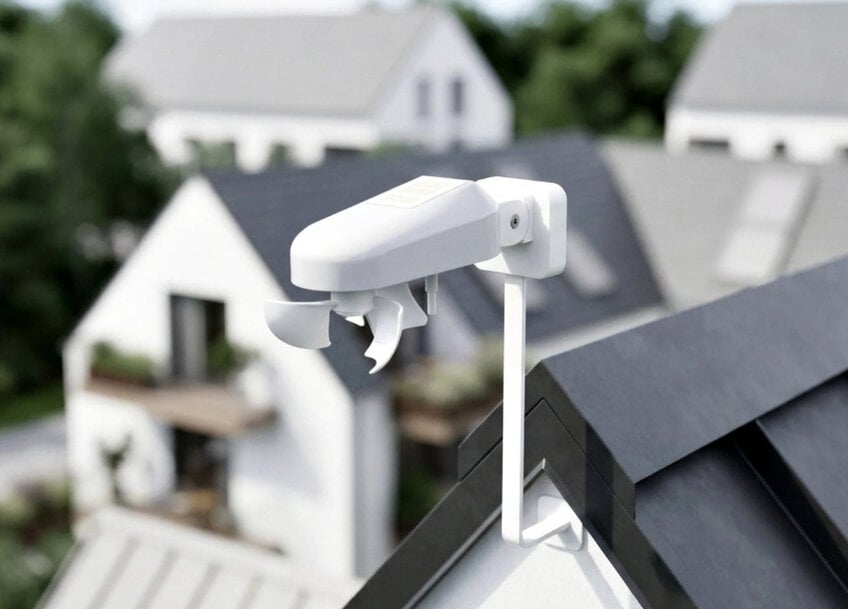

Para la automatización de edificios, la medición precisa de las variables ambientales es fundamental para activar los mecanismos de protección y optimizar las cargas térmicas. El Windancer 2.0 GPS KNX sec funciona como un sensor combinado diseñado para la conexión directa al sistema de bus KNX, uniendo la adquisición de datos meteorológicos y la evaluación lógica en un solo dispositivo. En lugar de depender de sensores de flujo másico térmico de estado sólido, la velocidad del viento se mide utilizando un anemómetro de cazoletas mecánico. Este mecanismo captura de manera confiable los datos del viento, proporcionando la información esencial para la retracción automatizada de persianas y toldos durante condiciones climáticas adversas. Los datos del viento se procesan y emiten en m/s, km/h o en la escala de Beaufort.

Cálculo solar basado en GPS y sombreado automatizado
La maximización de la eficiencia energética en los edificios residenciales requiere un control dinámico sobre la ganancia de calor solar. La estación meteorológica utiliza un receptor GPS integrado para calcular la posición astronómica exacta del sol en función de las coordenadas locales y la hora. Este cálculo de la posición solar basado en GPS permite el control del sombreado dependiente de la posición del sol para hasta ocho fachadas de edificios distintas, ajustando las lamas de las persianas de acuerdo con el azimut y la elevación del sol. El sistema incorpora funcionalidad lógica con compuertas integradas AND y OR, lo que permite a los integradores crear rutinas de automatización flexibles para proteger la infraestructura mecánica.

Puesta en marcha del sistema y comunicación segura
La simplificación del proceso de despliegue reduce los gastos generales de ingeniería durante la instalación. El dispositivo utiliza una aplicación de software ETS (Engineering Tool Software) completamente revisada que acelera la planificación del proyecto. Se logra una orientación más rápida dentro del software a través de un sistema de ayuda contextual integrado. Además, el esfuerzo de integración se reduce significativamente mediante el uso de datos semánticos formateados para Smart Linking, lo que agiliza la asociación de direcciones de grupo. La configuración permite una parametrización más sencilla al incorporar una función de ajuste de datos en vivo (Live Data Adjustment), que permite establecer de inmediato los valores medidos actuales como valores límite operativos. La comunicación segura en toda la red del edificio está garantizada por la implementación del estándar KNX Data Secure, protegiendo los datos de los sensores contra la interceptación no autorizada.

Contexto adicional: esta sección detalla las especificaciones técnicas y el benchmarking competitivo no incluidos en el anuncio original del producto
Dentro del mercado de automatización de edificios KNX, las estaciones meteorológicas se evalúan en función de su configuración de sensores, mecanismos de medición del viento y límites de detección de la velocidad máxima del viento. Una alternativa directa en el mercado es el Meteodata 140 S KNX de Theben, que ofrece control de protección solar para hasta ocho fachadas a través de tres sensores de brillo integrados y presenta un rango de medición de la velocidad del viento de 2 a 30 m/s. Otra alternativa es la MDT KNX Weather Station Home, que utiliza sensores de estado sólido para medir el brillo en tres direcciones cardinales y limita el control de sombreado a tres fachadas sin un módulo GPS integrado para el seguimiento astronómico del sol.

La distinción técnica del sistema evaluado radica en su anemómetro de cazoletas mecánico, que proporciona un límite operativo confiable para las alarmas de viento, y la integración de cálculos basados en GPS para el seguimiento continuo de las lamas en ocho fachadas sin requerir la configuración manual de la ubicación.

Editado por Maria Brueva, editora de Induportals – adaptado por IA.
