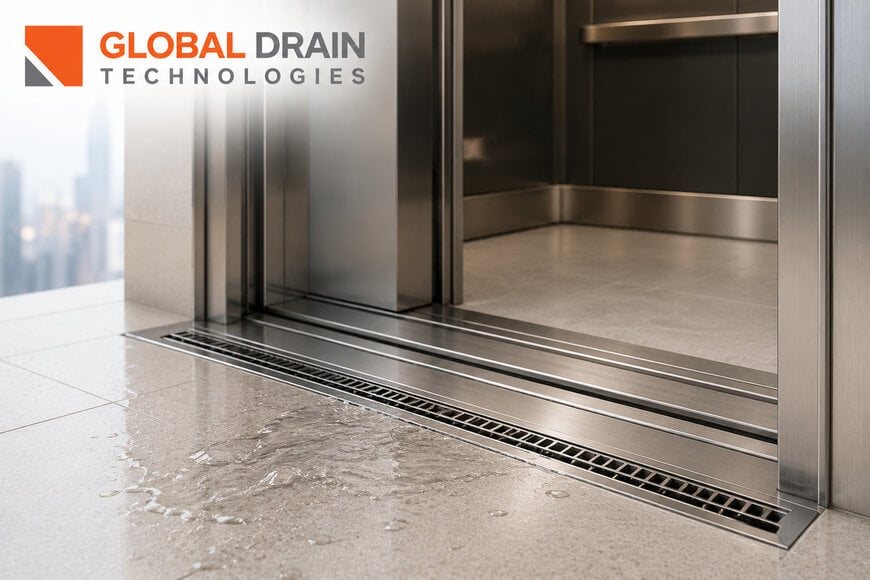

Drenaje de ascensores para la gestión del agua contra incendios

La serie Elevator Drain está destinada a edificios de gran altura en los que debe evitarse la acumulación de agua de extinción de incendios en los huecos de los ascensores. La empresa desarrolló el sistema como respuesta a requisitos actualizados de los códigos de construcción en jurisdicciones como Nueva York y California. Las aplicaciones incluyen ascensores para acceso de bomberos y ascensores para emergencias de los ocupantes.

Los requisitos de construcción de la ciudad de Nueva York incluyen disposiciones para los ascensores con acceso para bomberos en edificios donde una planta ocupada se encuentra a más de 120 pies sobre el nivel más bajo de acceso de vehículos de bomberos. El código de construcción también exige medidas de protección contra el agua para los huecos de ascensor asociados con estos sistemas.

Global Drain Technologies indica que sus sistemas de drenaje para ascensores están diseñados para un caudal requerido de 100 galones por minuto (GPM) y cuentan con pruebas y certificación de IAPMO. El sistema proporciona un drenaje pasivo mediante canales lineales situados en el umbral del ascensor o dentro del vestíbulo, donde las superficies del suelo pueden inclinarse hacia el canal de drenaje.

Drenaje lineal de ranura y accesibilidad
La serie utiliza una configuración de drenaje lineal de ranura diseñada para reducir el espacio físico y visual ocupado por el conjunto de drenaje. Según Global Drain Technologies, el diseño puede reducir la necesidad de pendientes pronunciadas del suelo alrededor de las entradas de los ascensores y permitir el drenaje tanto en el vestíbulo como en el umbral.

La accesibilidad constituye otro aspecto del diseño. Los drenajes utilizan aberturas estrechas diseñadas para ofrecer una superficie segura para los tacones y cumplir los requisitos de la Ley para Estadounidenses con Discapacidades. Esta configuración resulta relevante en los vestíbulos de ascensores, donde los elementos de drenaje deben coexistir con el tránsito peatonal y las ayudas para la movilidad.

El fabricante especifica una construcción de acero inoxidable para proporcionar durabilidad y resistencia a la corrosión. Los productos actuales de la serie Elevator Drain incluyen configuraciones de acero inoxidable T316, mientras que la gama general de productos también incluye opciones de acero inoxidable T304.

Capacidad de caudal y drenaje de emergencia
El requisito de 100 GPM constituye un parámetro de rendimiento central para los sistemas de drenaje de ascensores en jurisdicciones que especifican esta capacidad. La serie 2000 L de Global Drain Technologies, por ejemplo, está especificada para alcanzar 100 GPM mediante secciones de drenaje de 7 pies y 9 pulgadas, mientras que la serie 2000 T está especificada para alcanzar 100 GPM con una longitud de drenaje de umbral de 3 pies.

La estrategia de drenaje difiere de los métodos convencionales de gestión del agua en ascensores que dependen de sumideros y bombas. Al recoger el agua en el umbral o en el vestíbulo y dirigirla hacia el sistema de drenaje, una configuración pasiva puede eliminar el agua antes de que entre en el hueco del ascensor.

Integración estructural en los umbrales de los ascensores
La instalación de drenajes directamente alrededor de los umbrales de los ascensores introduce consideraciones estructurales, ya que el conjunto de drenaje puede intersectar la losa de hormigón y la estructura de soporte. Global Drain Technologies señala que ha trabajado con ingenieros estructurales, mecánicos y de instalaciones sanitarias para desarrollar recomendaciones de ingeniería estructural verificadas por terceros para estas instalaciones.

Las recomendaciones están destinadas a definir los ajustes estructurales necesarios para incorporar drenajes en las losas de hormigón de las zonas de ascensores. Esto proporciona a arquitectos, ingenieros, diseñadores y contratistas orientación para la instalación junto con las especificaciones del sistema de drenaje.

Especificación e integración arquitectónica
La serie Elevator Drain se ofrece con múltiples diseños de rejilla y opciones de acabado. Esto permite coordinar el elemento de drenaje con los acabados del vestíbulo del ascensor, manteniendo al mismo tiempo los requisitos funcionales para la recogida de agua y el tránsito peatonal.

La empresa también proporciona recursos de diseño e instalación para equipos de arquitectura, ingeniería y construcción. Su gama actual de drenajes para ascensores incluye configuraciones tanto para vestíbulos como para umbrales, con longitudes personalizadas disponibles para determinados productos.

Contexto adicional:
Esta sección detalla las especificaciones técnicas y la comparación competitiva que no se incluyeron en el anuncio original del producto.

El mercado de drenaje para ascensores se define cada vez más mediante parámetros medibles como la capacidad de caudal, la accesibilidad, la construcción en acero inoxidable y los criterios de ensayo, en lugar de basarse únicamente en el aspecto del drenaje. Global Drain Technologies especifica un rendimiento de 100 GPM y pruebas de IAPMO para sus sistemas de drenaje de ascensores.

Los productos comparables utilizan parámetros de referencia similares. El drenaje lineal para ascensores Z899-SL de Zurn, por ejemplo, está especificado para un caudal de 100 GPM, construcción en acero inoxidable, cumplimiento de los requisitos de accesibilidad y una configuración de bajo perfil. Zurn también indica que el producto está diseñado para cumplir la norma IAPMO 365 y el requisito de 100 GPM establecido en la sección 511.1 del código contra incendios de San Francisco.

Esta comparación indica que la capacidad de caudal de 100 GPM y los ensayos realizados por terceros son criterios de rendimiento establecidos para los sistemas de drenaje de ascensores destinados a aplicaciones de protección contra incendios. Por ello, las diferencias entre las soluciones se centran en factores como la longitud de drenaje necesaria para alcanzar el caudal especificado, las dimensiones del perfil, la instalación en el umbral o el vestíbulo, el grado de acero inoxidable, la integración estructural y las opciones de configuración disponibles.

Editado por Sucithra Mani, editora de Induportals – adaptado con asistencia de IA.
